Comando Optinject Automata

Solução integrada para injetoras de plásticos


Optinject da Automata do Brasil
é uma solução integrada baseada em PC para máquinas injetoras de todos os modelos e tamanhos.

Flexibilidade e uma fácil adaptação às respectivas funções da máquina, fazem do OptinJect o sistema de controle ideal para aplicações em injetoras.

CoDeSys IEC 61131-3 e WinMachLite para programação e adaptação aos requisitos do cliente, garantem uma sustentável e otimizada plataforma para OEMs e usuários finais. Padrões avançados como arquitetura PC, CANopen e SECOS III Realtime Ethernet são outros pontos fortes do equipamento.

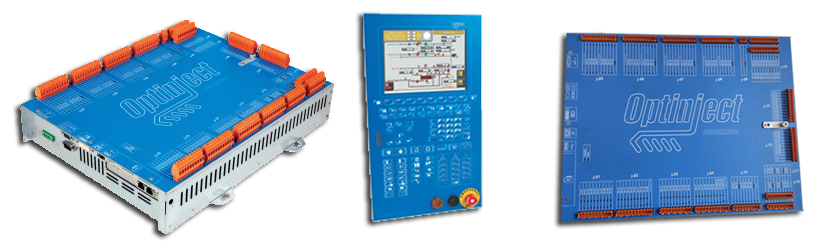

Comando Optinject



Características Técnicas do Optinject

• Injeção – Até 16 fases no perfil de velocidade, até 16 fases no perfil de pressão de recalque, com passagem por tempo, pressão ou posição.

• Interrupção Analógica – Capacidade de gerar interrupção no limitar entre injeção e passagem para recalque.

• Plastificação – Descompressão inicial, descompressão final, perfil de plastificação livre.

• Molde – Busca automática da força de travamento, até 6 fases no perfil de velocidade.

• Extração – Extração única, Multi extração, vibração, 2 perfis de velocidade.

• Auxiliares & extratores pneumáticos – Programação flexível, por tempo ou fim de curso, intertravados com todos os movimentos da máquina.

• Temperatura – Controle PID em malha fechada.

• Curvas – Visualização e gravação dos gráficos de velocidade, pressão e posição de todos os movimentos e temperaturas.

• Segurança – Diferentes níveis de usuários com controle de acesso.

• CEP – Controle estatístico do processo.

• PPR – Programação de parâmetros remota.

• Controle de qualidade – Controle de tolerância de posição final, tempo e velocidade (rpm) de plastificação, cota de colchão, passagem para recalque, velocidade de injeção e outros parâmetros de processo.

• Receitas – Grava, carrega, adiciona e apaga receitas – inteira ou parcial.

• Hardware – OptinJect é uma solução integrada baseada em PC. A arquitetura PC garante abertura e desempenho escalonável.

• Geode LX800 500MHz ou Celeron-M 600 MHz CPU

• Ethernet 10/100 MBit/s, USB

• Compact Flash

• PCI Slot

• Diferentes displays com touch screen opcional

• Facilidade para customização de teclado com LEDs

• Conexão simplificada com o painel de operação – somente um cabo para display, USB, teclado, touch screen e fonte de alimentação

Todos os IOs necessários para máquinas injetoras já estão na placa, isto faz com que o OptinJect tenha um custo  otimizado.

• 40 entradas digitais e 32 saídas digitais

• 6 entradas analógicas e 6 saídas analógicas

• 3 contadores

• 9 entradas para termopar

• 10 relés

• Alimentação para 4 transdutores



SERCOS III Realtime Ethernet e CANopen são as interfaces opcionais para conectar os IOs distribuídos, servo acionamentos elétricos ou outro tipo de equipamento.

• Software WinMachLite – A IHM pode ser facilmente adaptada aos requisitos do cliente através da ferramenta de visualização AUTOMATA. WinMachLite permitem a integração de scripsts em BASIC e rotinas externas em C/C++.

• CoDeSys C4T – Esta SoftPLC compatível com a IEC 6111-3, é a ferramenta padrão para aplicações de controle. Editores poderosos, ferramentas amigáveis para configuração, debug veloz via Ethernet – permite que o desenvolvimento de aplicações se torne eficiente e o tempo de projetos seja reduzido ao mínimo.



Confira todos os detalhes do produto:

  Optinject – Apresentação
